Nombre Parcourir:0 auteur:Éditeur du site publier Temps: 2025-05-07 origine:Propulsé
L'agriculture est aujourd'hui motivée par la technologie, les machines avancées jouant un rôle vital dans l'amélioration de la productivité, de la précision et de l'efficacité. Dans les coulisses, les harnais de câbles agricoles sont les composants essentiels qui font fonctionner cette technologie. Ces faisceaux de câbles sont responsables de la transmission fiable de la puissance électrique et des signaux entre différentes parties des machines agricoles. Comprendre leurs composants et leurs fonctions clés est crucial pour toute personne impliquée dans les opérations agricoles, l'entretien des équipements ou le génie agricole.
Cet article offre un aperçu approfondi des principales parties des harnais de câbles agricoles et explique comment chacun contribue à la fonctionnalité globale des équipements agricoles. Nous explorerons également pourquoi ces harnais sont conçus comme ils sont et l'importance de sélectionner et de maintenir des systèmes de câblage de qualité.

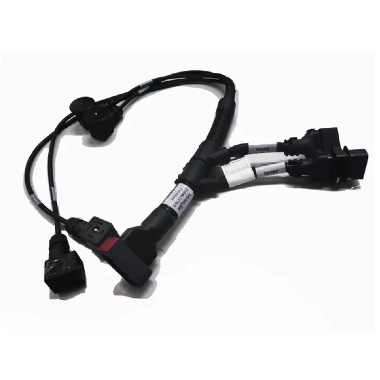

Avant de plonger dans les composants, il est utile de clarifier ce qu'est réellement un Un faisceau de câbles est un ensemble pré-assemblé de fils électriques, de connecteurs, de bornes et de revêtements protecteurs regroupés en une seule unité. Son objectif est d'organiser et de protéger le système électrique des machines, en veillant à ce que les signaux de puissance et de communication se déroulent en douceur entre des composants tels que les capteurs, les moteurs, les lumières et les unités de contrôle. faisceau de câbles agricoles .
Dans les machines agricoles, les harnais de câbles sont confrontés à des environnements difficiles - saleté, poussière, humidité, vibrations, température extrêmes et exposition à des produits chimiques tels que les engrais et les pesticides. Par conséquent, ils sont spécialement conçus pour la durabilité et la fiabilité.
L'architecture d'un faisceau de câbles agricoles se compose de plusieurs éléments importants, chacun remplissant une fonction spécifique pour maintenir l'intégrité et les performances du système électrique. Voici les principaux composants:
Au cœur de tout faisceau de câbles se trouvent les fils électriques eux-mêmes. Ces fils transportent le courant électrique et les signaux entre les différentes pièces de la machine. Le type et la jauge (épaisseur) des fils dépendent de la charge actuelle et de la fonction qu'elles servent.
Gauge de fil: La jauge détermine le courant d'un fil de fil peut transporter en toute sécurité. Les composants lourds tels que les moteurs ou les pompes nécessitent des fils plus épais avec des numéros de jauge plus bas, tandis que les capteurs et les petits électroniques utilisent des fils plus fins.
Matériel d'isolation: Les fils sont isolés pour empêcher les courts-circuits et protéger contre les dommages environnementaux. Les matériaux d'isolation courants comprennent le PVC, le polyéthylène réticulé (XLPE) et les élastomères thermoplastiques (TPE), choisis pour leur flexibilité, leur résistance à la chaleur et leur durabilité.
Les connecteurs sont les interfaces où le faisceau de câblage se branche sur des capteurs, des commutateurs, des unités de commande ou d'autres composants. Les bornes sont les pièces métalliques serties ou soudées sur les extrémités du fil pour créer ces connexions.
Types de connecteurs: Les faisceaux de câbles agricoles utilisent souvent des connecteurs scellés et résistants aux intempéries pour prévenir l'humidité et la saleté, ce qui peut provoquer de la corrosion ou une défaillance électrique.
Mécanismes de verrouillage: les connecteurs fiables présentent des systèmes de verrouillage sécurisés qui résistent aux vibrations et empêchent une déconnexion accidentelle pendant le fonctionnement de la machine.
Étant donné que l'équipement agricole fonctionne dans des environnements difficiles, le faisceau de câbles est protégé par le revêtement ou la manche externe. Cette couche protectrice protège les fils des dommages physiques, de l'humidité, du rayonnement UV, des produits chimiques et de l'abrasion.
Matériaux: Les matériaux communs comprennent du nylon tressé, des tubes en polyéthylène et des conduits en plastique ondulé.
Flexibilité par rapport à la protection: le revêtement doit équilibrer la flexibilité pour l'installation et le mouvement avec une protection robuste contre les risques externes.
Les points de jonction ou les épisses connectent plusieurs fils ou branches dans le harnais. Ces points sont soigneusement isolés et scellés pour maintenir l'intégrité électrique.
Blocs de jonction: Certains harnais comprennent des blocs de jonction ou des centres de distribution qui consolident les connexions en un seul endroit pour un dépannage et une maintenance plus faciles.
Tubes thermiques: les épissures sont souvent recouvertes de tubes thermiques pour fournir un soulagement de l'isolation et de la tension.
La mise à la terre est essentielle dans les systèmes électriques pour éviter les chocs et assurer la sécurité. Les fils de terre dans les faisceaux de câbles agricoles connectent diverses parties du système à un point de terre commun sur le cadre des machines.
Techniques de mise à la terre: ces fils sont généralement plus épais et peuvent avoir des bornes spéciales pour une fixation sécurisée.
Objectif: Ils aident à stabiliser les niveaux de tension et à protéger l'électronique sensible contre le bruit électrique ou les surtensions.
De nombreuses machines agricoles ont des capteurs et des dispositifs de communication qui transmettent des données plutôt que de simplement alimenter. Ces fils de signal sont souvent des paires tordues ou des câbles blindés pour réduire l'interférence électromagnétique (EMI).
Boundage: Le blindage implique une couche de matériau conducteur enroulé autour des fils pour bloquer l'interférence des sources électriques externes ou les propres moteurs de la machine.
Importance: Le blindage approprié garantit des lectures de capteurs précises et des signaux de contrôle fiables, essentiels pour les technologies agricoles de précision modernes.
La compréhension des composants conduit naturellement à comprendre les fonctions des faisceaux de câbles effectués dans les machines agricoles. Leurs rôles peuvent être largement classés comme suit:
L'une des principales fonctions des faisceaux de câbles est de distribuer l'alimentation électrique de la batterie ou de l'alternateur de la machine à divers dispositifs électriques. Cela comprend les phares d'alimentation, les écrans de tableau de bord, les systèmes hydrauliques, les entrées et autres pièces électriques.
Les faisceaux de câbles doivent s'assurer que la tension et le courant corrects atteignent chaque appareil sans pertes ou surchauffe significatives. Le dimensionnement approprié des fils et des connecteurs a un impact direct sur cette fonction.
L'équipement agricole moderne utilise de plus en plus de commandes électroniques et de capteurs pour l'automatisation, la surveillance et l'efficacité. Le faisceau de câbles transporte des signaux de données à partir de capteurs mesurant les conditions du sol, la santé des cultures, la position GPS, les paramètres du moteur, etc.
Le câblage de haute qualité avec un blindage approprié empêche la corruption des données en raison du bruit électrique, garantissant que les machines fonctionnent avec précision et en toute sécurité.
En regroupant et en protégeant les fils, le harnais réduit le risque de shorts électriques, de déconnexions et d'exposition à des éléments dommageables. Cela améliore la sécurité globale de la machine et la fiabilité opérationnelle.
Les harnais simplifient également le dépannage. Un faisceau de câbles bien organisé permet aux techniciens d'identifier plus facilement les défauts, de remplacer les composants défectueux ou de mettre à niveau les systèmes.
Les faisceaux de câbles pré-assemblés, ce qui fait gagner du temps pendant la fabrication et les réparations sur le terrain. Ils permettent des connexions plug-and-play au lieu du câblage manuel, qui est à forte intensité de main-d'œuvre et sujette aux erreurs.
La nature modulaire des harnais aide à isoler les problèmes électriques et à remplacer les sections sans recâbler toute la machine.
Étant donné le rôle crucial des faisceaux de câbles, la qualité est primordiale. Les harnais inférieurs peuvent provoquer des temps d'arrêt de la machine, des réparations coûteuses ou même des risques de sécurité tels que les incendies électriques.
Les faisceaux de câbles de haute qualité utilisent:
Fils durables avec une isolation de haute qualité résistante à la fissuration, à la chaleur et aux produits chimiques.
Connecteurs imperméables avec mécanismes de verrouillage sécurisés.
Boundage approprié pour réduire les interférences.
Assemblage et test soigneux pour garantir que chaque connexion est sécurisée et fonctionnelle.
Investir dans des harnais de qualité signifie une longévité des machines améliorée, moins de pannes et une meilleure efficacité agricole globale.
Les environnements agricoles présentent des défis uniques qui influencent la conception du faisceau de câbles:
Exposition à l'humidité et à la boue: la pluie, l'irrigation et les champs boueux peuvent introduire l'eau et la saleté, risquant de corrosion et des shorts.
Vibration et mouvement mécaniques: les vibrations constantes de la machine et les tuyaux flexibles nécessitent un câblage pour résister à la flexion et à la frottement.
Exposition chimique: les engrais, les pesticides et le carburant peuvent dégrader les matériaux non spécialement protégés.
Fluctuations de température: Les machines utilisées dans les climats variables doivent avoir un câblage résistant à la chaleur et au froid.
Ces défis nécessitent que les harnais soient robustes, flexibles et scellés contre les contaminants.
Pour répondre aux demandes agricoles modernes, la technologie du faisceau de câbles continue d'évoluer:
Harness personnalisés et modulaires: les conceptions sur mesure pour des machines spécifiques réduisent le temps d'installation et améliorent la fiabilité.
Utilisation de matériaux avancés: de nouveaux polymères et revêtements améliorent la résistance aux conditions difficiles.
L'intégration avec l'IoT et les systèmes intelligents: les harnais transportent désormais des signaux pour les médecins généralistes, la télématique et la surveillance à distance.
Conceptions légères: la réduction du poids aide à améliorer l'efficacité énergétique et les performances de la machine.
Ces innovations permettent aux faisceaux de câbles agricoles de suivre le rythme de la technologie de machines en progrès rapide.
Les faisceaux de câbles agricoles sont essentiels pour connecter et alimenter les systèmes électriques complexes dans les machines agricoles modernes. Composés de pièces clés comme des fils, des connecteurs, des revêtements de protection et des systèmes de mise à la terre, ces harnais assurent un flux de puissance fiable et une transmission du signal même dans des conditions agricoles difficiles.
Au-delà de la simple liaison des composants, les harnais de câbles protègent le système électrique de la machine, facilitent la maintenance et prennent en charge l'intégration des technologies avancées. Étant donné que l'équipement agricole fait face à des environnements difficiles, l'utilisation de harnais de haute qualité et durables est crucial pour empêcher les pannes et les temps d'arrêt coûteux. Comprendre leurs composants et leurs fonctions aide les agriculteurs et les techniciens à choisir, à installer et à maintenir les bonnes harnais, à stimuler l'efficacité et la productivité de l'agriculture.
